Preisspanne: 67,58 € bis 187,66 €

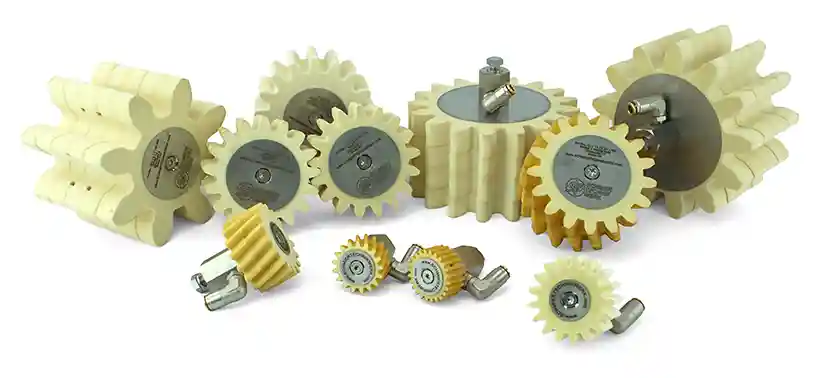

Hier finden Sie eine Auswahl von Schmierzahnrädern mit den gängigsten Abmessungen. Neben dem Modul (die Verzahnungsgröße) stellen wir Schmierzahnräder in allen möglichen Breiten, mit den unterschiedlichsten Zähnezahlen oder auch Schrägungswinkeln her. Natürlich ist dies notwendig um die verschiedenen, im Maschinenbau vorkommenden Verzahnungen mit Schmierzahnrädern schmieren zu können, doch wäre es unmöglich, diese Variantenvielfalt in unserem „Shop“ darzustellen.
Sollten Sie also die Schmierlösung für ihre spezielle Verzahnung hier nicht finden zögern Sie nicht, uns eine Anfrage zu senden.
Das Modul:
das Modul ist die Verzahnungsgröße… Es passen nur Zahnräder des gleichem Moduls zueinander, daher sollten Sie das Modul der Verzahnung welches Sie schmieren wollen kennen… Sie finden die Information darüber in den technischen Unterlagen Ihrer Maschine oder Sie messen es einfach aus und rechnen nachfolgend aus…
Die Verzahnungs-Richtung:
Zahnräder gibt es in Gradverzahnt, schräg links- und schräg rechts-steigend. Gradverzahnt ist die einfachste Verzahnungsform… nämlich einfach gerade, also parallel zur Achse des Zahnrades.
Schrägverzahnte Zahnräder gibt es in rechts oder links-steigend… dabei ist es wichtig zu beachten, dass immer eine Kombination aus links-und rechts-steigend zueinander passt… Haben Sie also z.B. eine Zahnstange oder ein Zahnrad welches „links-steigend“ ist, benötigen Sie ein „rechts-steigendes“ Schmierzahnrad um es damit schmieren zu können.
Um zu erkennen, welche Verzahnungsrichtung vorhanden ist, kann es hilfreich sein, sich z.B. das Zahnrad liegend, also mit vertikaler Achse vorzustellen… Verfolgt man nun die Verzahnung von unten nach oben kann man erkennen ob sie „nach links steigt“ also linkssteigend ist oder eben nach rechts… Es spielt dabei keine Rolle, ob die Achse dabei nach oben oder unten Zeigt… Sie muss nur Vertikal sein, wie unten dargestellt…

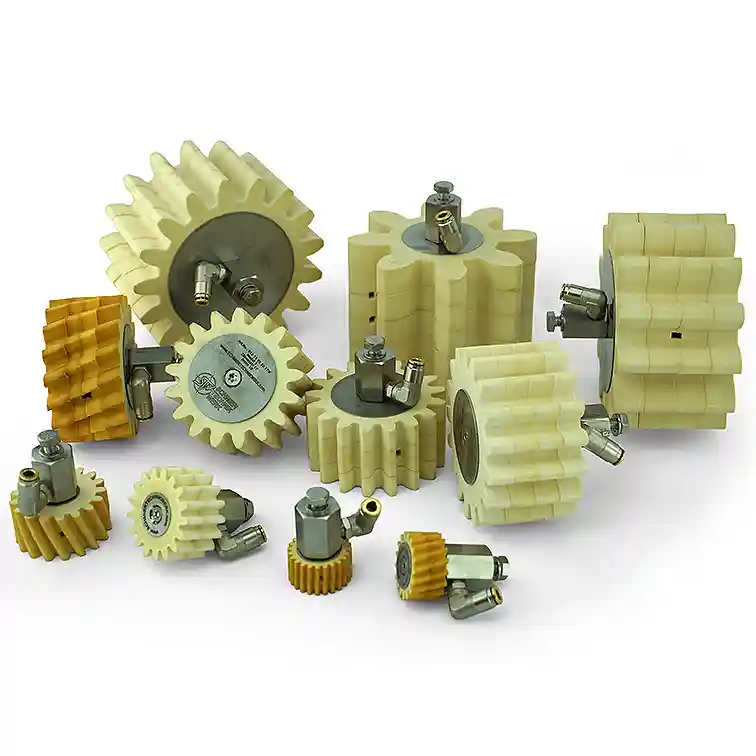

STW-Schmierzahnräder sind für die gleichmäßige und kontinuierliche Schmierung von offenen Verzahnungen vorgesehen. Es kann sich dabei um klassische Zahnradantriebe oder Getriebe handeln, um Zahnkränze oder um verzahnte Linearantriebe mit Zahnstangen.
Als Schmiermedium wird dabei bevorzugt Fett verwendet, meist in recht niedrigen Viskositätsklassen, da dieses auch bei oft kleinen Relativbewegungen zwischen den Zahnflanken lange an den zu schmierenden Flächen anhaftet und den reibungsarmen Betrieb gewährleistet. Das Schmierzahnrad sollte daher im Idealfall mit einer automatischen Schmieranlage kombiniert werden, über die eine kontinuierliche Zuführung von Schmierfett während der Betriebszeit des Zahntriebes erfolgt. Die Anbindung des Schmierzahnrads an das Schmiergerät (oft eine Zentralschmieranlage) wird über einfache HD-Schläuche realisiert, die bis über eine Strecke von ca. 10m verwendet werden können und einfach in die HD-Steckverschraubungen des Schmierritzel-Sets eingesteckt werden.
Das Schmierfett gelangt so durch die Hohlachse des Schmierzahnrades (01) in die zentrale Lagerbuchse (04) und von dort aus über Fettkanäle an die Oberfläche der Schaumstoff-Applikatoren (05). Diese haben durch Ihre offene Porenstruktur die Fähigkeit sehr viel Schmierfett aufzunehmen und so eine gleichmäßige Verteilung und Pufferung des frischen Schmierfettes zu gewährleisten.
Prinzipiell ist diese Art der Zahnflankenschmierung völlig identisch mit Filz-Schmierzahnrädern, wie sie bereits seit ca. 100 Jahren zum Einsatz kommen.
Der Aufbau dieser modernen Schmierzahnräder aus dem Spezialwerkstoff STW GF 71/05.133 mit Gleitlagern (02) und Lagerhülse (04) im Inneren der Schaumstoff-Applikatoren sorgt jedoch für ein maximal leichtgängiges abrollen. So drehen sich diese Schmierzahnräder praktisch ohne nennenswerten Widerstand mit, was Ihre Nutzungsdauer im Vergleich zu Filzzahnrädern um ein Vielfaches erhöht.
| Einsatzbereich: | Schmierung offener Verzahnungen |
| Schmiermedium: | Fett bis NLGI3 Öl bis 30.000 mm²/s (40°C) |
| Einsatztemperatur: | -30°C bis +60°C (bis 140°C auf Anfrage) |
| Materialien: | |
| Metallteile: | Stahl |
| Applikator: | PU-Schaum |
| Lager | Kunststoff |
| Modul | Breite | Zähnezahl | STEP - Datei grad Verzahnung | STEP - Datei schräg rechts Verzahnung | STEP - Datei schräg links Verzahnung |
|---|---|---|---|---|---|
| 1,5 | 10 | 24 |  | ||
| 1,5 | 15 | 24 |  |  |  |
| 2 | 15 | 17 |  |  |  |
| 2 | 20 | 17 |  |  |  |
| 2,5 | 20 | 17 |  | ||
| 2,5 | 25 | 17 |  | ||
| 3 | 25 | 17 |  | ||
| 3 | 30 | 17 |  |  |  |
| 4 | 30 | 17 |  | ||
| 4 | 40 | 17 |  |  |  |
| 5 | 40 | 17 |  | ||
| 5 | 50 | 17 |  |  |  |
| 6 | 50 | 17 |  | ||
| 6 | 60 | 17 |  |  |  |
| 8 | 65 | 17 |  | ||
| 8 | 80 | 17 |  |  |  |
| 10 | 100 | 17 |  |  |  |
